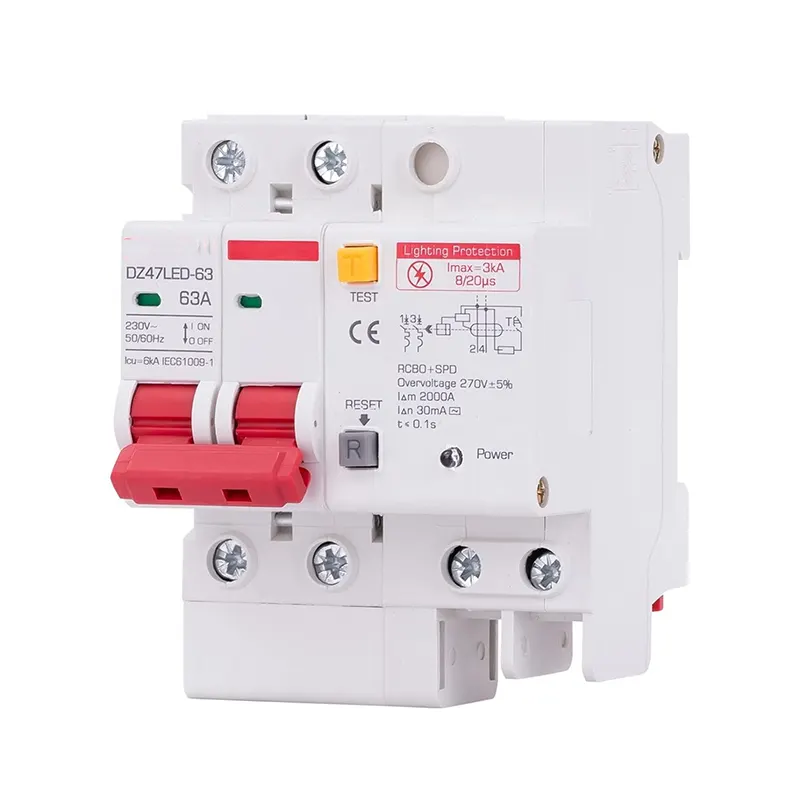

Der Blitzfehlerstrom-Schutzschalter DZ47LED-63 (Lightning Residual Current Circuit Breaker) ist ein Miniatur-Fehlerstromschutzschalter mit Blitzschutzvorrichtung. Es ist für Verteilungsnetze mit Wechselstrom 380 V und darunter und einer Frequenz von 50 Hz geeignet.
Der Blitzfehlerstrom-Schutzschalter DZ47LED-63 (Lightning Residual Current Circuit Breaker) ist ein Miniatur-Fehlerstromschutzschalter mit Blitzschutzvorrichtung. Es ist für Verteilungsnetze mit Wechselstrom 380 V und darunter und einer Frequenz von 50 Hz geeignet.
Fehlerstrom-Schutzart |
Elektronisch |
Fehlerstrom-Arbeitstyp |
UND EIN |
Nennstrom |
6A, 10A, 16A, 25A, 40A, 50A, 63A |
Stangen |
1P+N, 3P+N |
Nennspannung Ue |
AC280V/AC400V |
Isolationsspannung Ui |
500V |
Nennfrequenz |
50/60Hz |
Nennempfindlichkeit I△n |
0,01A 0,03A 0,1A 0,3A |
Kurzschlussstrom Inc=l△c |
4500A |
Pausenzeit unter I△n |
≤0,15 |
Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp |
6000V |
Dielektrische Prüfspannung bei und ind, Freq. für 1 Minute |
2,5 kV |
Verschmutzungsgrad |
2 |
Thermomagnetische Auslösecharakteristik |
B C |
Elektrisches Leben |
4000 |
Mechanisches Leben |
20000 |
Installation |
|
Kontaktpositionsanzeige |
Ja |
Schutzklasse |
IP20 |
Referenztemperatur für die Einstellung des Thermoelements |
30℃ |
Umgebungstemperatur (mit Tagesdurchschnitt s35'C) |
-5-+40℃ |
Lagertemperatur |
-25-+70℃ |
Terminalverbindungstyp |
Kabel/U-Sammelschiene/Stift-Sammelschiene |
Klemmengröße oben/unten für Kabel |
25mm18-3 |
Anzugsdrehmoment |
3,0 Nm 22 |
Montage |
Auf DIN-Schiene FN 60715 (35 mm) mittels Schnellclip-Vorrichtung |
Verbindung |
Oben und unten |
Bemessungsisolationsspannung |
500V |
Bewertetes Kurzschlussausschaltvermögen |
4500A |
Nenn-Restbetriebsstrom |
30mA, 50mA, 75mA, 100mA, 300mA |
Bemessungsableitstrom l△n |
50mA |
Nenn-Leckstrom im Ruhezustand l△Nr |
25mA |
Thermomagnetische Auslösecharakteristik |
C-Kurve (5–10 Zoll), D-Kurve (10–14 Zoll) |
Adapterkabel |
6–63 A, 1–25 mm², 16–3 AWG |
1. Mit Schutzfunktionen gegen Blitzschlag, Leckage, Überlastung und Kurzschluss.
2. Mit Funktion der Blitzschutzerdung.
3. Mit Vollmodus-Schutz von Phase zu Null, Phase zu Erde und Null zu Erde.
4. Mit Funktion zur Blitzschutzfehleranzeige.
5. Maximale Blitzstromkapazität bis zu 20 KA.
6. Das Innere ist mit einem Überhitzungsschutz ausgestattet.
7. Im Schalter befindet sich ein zweistufiger Blitzschutz.
8. Alarmsignal kann außen angebracht werden.
Modellspezifikationen |
DZ47LED-63 |
Der maximale Durchfluss Imax(kA) |
15 |
NennflussIn(kA) |
10 |
Reaktionszeit t(ns) |
<25 |
Die Erdungsklemme verbindet die verseilten Kupferleiter |
6mm² |
1. Die Blitzüberlasteigenschaften des Leitungsschutzschalters werden vom Hersteller angepasst und dürfen nicht angepasst werden.
2, Blitz-Fehlerstrom-Schutzschalter, bei der Neuinstallation und bei Stromausfall vor dem Versuch muss vor dem Versuch die Taste gedrückt werden, um sicherzustellen, dass die normale Auslösung in Betrieb genommen wird. Bei normalem Gebrauch muss versucht werden, einmal pro Woche zu springen.
3, Blitz-Fehlerstromschutzschalter im Schutzumfang, die Verwendung von Elektrowerkzeugen und -geräten, Sie müssen versuchen, den Knopf zu drücken, um die normale Auslösung sicherzustellen, bevor sie in Betrieb genommen werden können.
4, bei nassem Wetter oder Gewitter, vor jedem Gebrauch muss die Testtaste gedrückt werden, um sicherzustellen, dass die normale Fahrt in Betrieb genommen wird.
5, die Mine Blitz Fehlerstromschutzschalter Ausfall oder drücken Sie die experimentelle Taste kann nicht ausgelöst werden, wenn der Benutzer sofort aufhört zu verwenden, so schnell wie möglich zur Reparatur im Werk zurückzukehren.
6, Blitzschutz-Fehlerstromschutzschalter durch den Ausfall des elektrischen Systems und Untertor nach der Notwendigkeit, die Gründe für die Fehlerbehebung vor dem Schließen zu ermitteln.
7, Blitz Fehlerstromschutzschalter zu berühren gleichzeitig durch die Schutzschaltung verursacht durch die Gefahr eines Stromschlags, kann nicht geschützt werden.
8, gemäß den nationalen Standards „Die Funktion des Auslaufschutzes besteht darin, einen indirekten Kontaktschutz bereitzustellen.“ „Bei Ausfall anderer Schutzmaßnahmen … kann nicht der einzige direkte Berührungsschutz erfolgen.“
